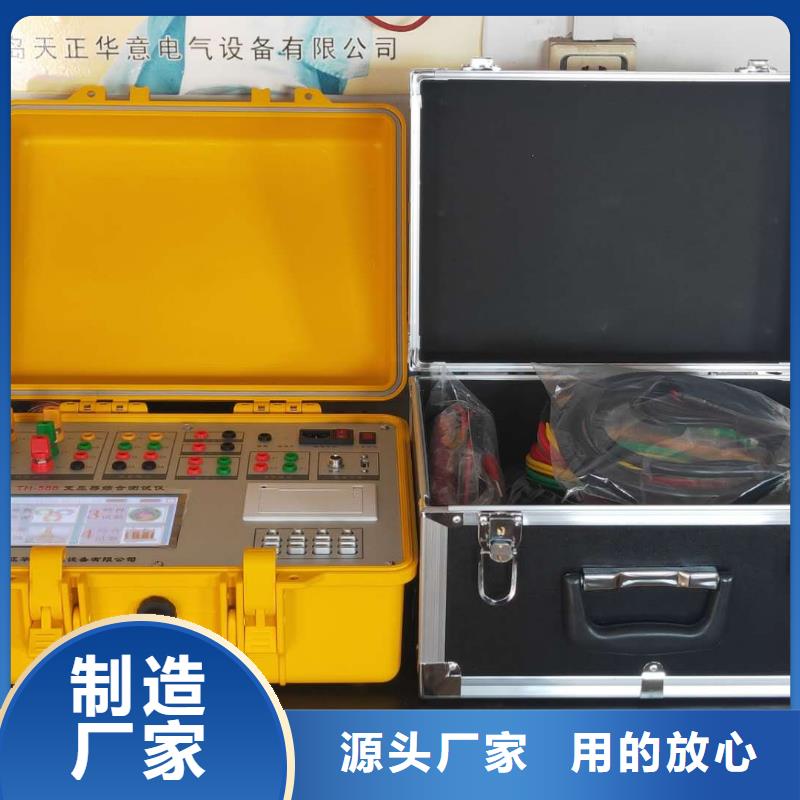

湖南变压器容量特性测试仪容量测试参量设置界面在选中‘容量测试’功能时，进入容量测试参量设置屏。如图4所示：图4、容量参数设置容量测试设置屏可见，项目有：试品编号、设置日期、设置时间、当前温度、阻抗电压、高额电压、试品类型、分接档位、联结组别、参比容量、界面风格。显示屏下一行为开始测试，当手形指针指到此项目时按确定即开始测试。各项参数的含义和作用如下：?试品编号：为了区分所测试的变压器，人为的为其编号（共6位数，可为0~9数字或26个英文字母），以便在查阅时不会将几组结果混淆。?设置日期：用来对日期进行设置，调整当前显示的年、月、日。?设置时间：用来对时间进行设置，调整当前显示的时、分、秒。?当前温度：输入当前的被测变压器的本体温度，用于对测试结果做温度校正，因容量判断主要的依据为变压器的短路试验的数据包括阻抗电压和短路损耗，根据我们所测出的实际数据，按要求校正到额定条件时的短路损耗数值，再查表得到被试变压器的实际容量；首先是非额定电流的校正，同时国标要求变压器的短路损耗应在环境温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，当前温度的准确直接影响容量的判断结果。?阻抗电压：当测试非标变压器时，需输入此项参数，才可测出实际容量。?高额电压：指被试变压器施压侧的额定电压值。用于区别不同电压等级的变压器；相同容量、不同电压等级变压器的短路试验参数值是不同的；要做到准确判断，就必须输入被试变压器的高压侧额定电压。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器、国标干式配电变压器（13标准）、国标干式配电变压器（20标准）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压；注意：当需要进行单相和三相空载试验进行变压器的型式判定时，在此必须将此参数设置正确，否则判定型式会混乱。?分接档位：指变压器分接开关当前位置；配变通常都有三个分接位置，通常在2分接测量，如果分接位置不在标准档位，而又不愿改变分接位置，必须输入当前的正确位置。

湖南变压器容量特性测试仪参数的修改操作说明：选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完后自动保存。输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回退键。例如：输入GT588，按F2键，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G对应的字母4，按F1键，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T对应的字母4，要转换成数字输入状态，按F2键，按9键，屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下确认键确认输入即可。图五 英文字母键盘注意：触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。
