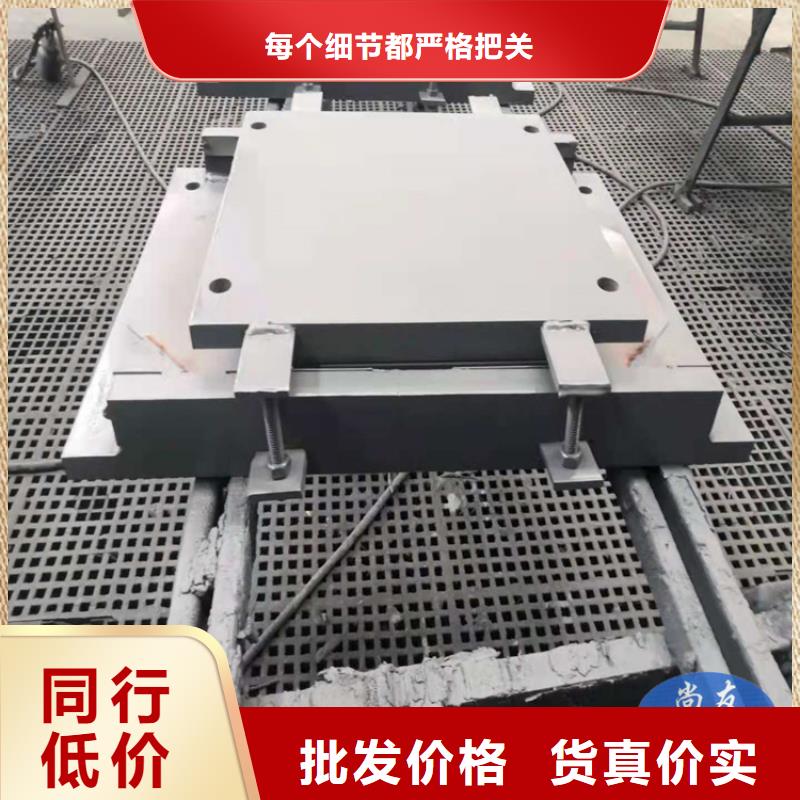

网架钢结构支座-固定铰支座品质优选

文化馆用网架钢结构支座具有抗竖向拉力的性能，保证竖向地震时上下结构不脱节；具有抗水平力的性能，保证水平地震时结构不脱落；通过球面传力，不出现力的缩颈现象，作用在上、下结构的反力比较均匀；橡胶承压，不存在橡胶老化对支座的影响，使用寿命长。应注意承载力的大小、竖向拉力的大小、水平力的大小，并注意位移量和转角。网架钢结构支座本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造简单，安装方便；节约钢材，价格低廉；养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。
除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数（0.03）可使桥梁上部构造的水平位移不受限制。钢盆式支座该产品主要适用于公路桥梁、铁路桥梁、城市立交桥。主要功能是将上部的反力可靠地传递给墩台，并同时能完成梁体结构由于制动力、温度、混凝土的收缩徐变及荷载作用等引起的水平位移及梁端的转动。

体育馆网架钢结构支座之滑动抗震铰支座技术性能： ① 支座摩擦系数为0.03。 ② 支座反力（竖向承载力）分26级（1000～60000KN） 1000、1500、2000、2500、3000、4000、5000、6000、7000、8000、9000、10000、12500、15000、17500、20000、22500、25000、27500、30000、35000、40000、45000、50000、55000和60000KN。 ④ 支座水平剪力大于竖向承载力的20%： ⑤ 支座抗拔力抗拉力为竖向承载力的10%-30%； ⑥ 支座转角为0.03rad； ⑦ 支座适用温度范围：-40℃～70℃ 。

KLQZ滑动抗震铰支座适用于体育馆、游泳馆、图书馆等大跨度空间及宽桥、曲线桥、斜拉桥、坡道桥等工程，尤其在地震高烈度区更为适用。

瑞诚公司网架钢结构支座，基础和支承面的质量控制安装的测量校正、高强度螺栓安装、负温度下施工焊接工艺等，应在安装前进行工艺试验或评定，并应在此基础上制定相应的施工。1、检查柱子基础定位轴线、标高及地脚螺栓规格、尺寸、混凝土强度等符合设计要求，并将复核数据，标注在基础表面。2、对基础顶面直接作为柱的支承面和基础顶面预埋钢板或支座作为柱的支承面时，支承面的标高误差应≤±3mm，水平度≤L/1000；地脚螺栓（锚栓）中心偏移≤5mm，露出长度和丝长允差0～+20；预留孔中心偏移≤10mm。3、当采用座浆垫板时，垫板顶面标高允许误差0～-3.0mm；水平度 ≤L/1000，位置≤20mm；垫板规格、位置准确，与柱底面和基础接触紧贴平稳，焊接牢固；砂浆强度应符合 现行标准的规定。4、当采用杯口基础时，杯口尺寸应符合设计要求，其允许误差为：杯口底标高0～-5mm；杯口深度±5mm，杯口垂直度H/100且不大于10mm，位置偏差10mm。
