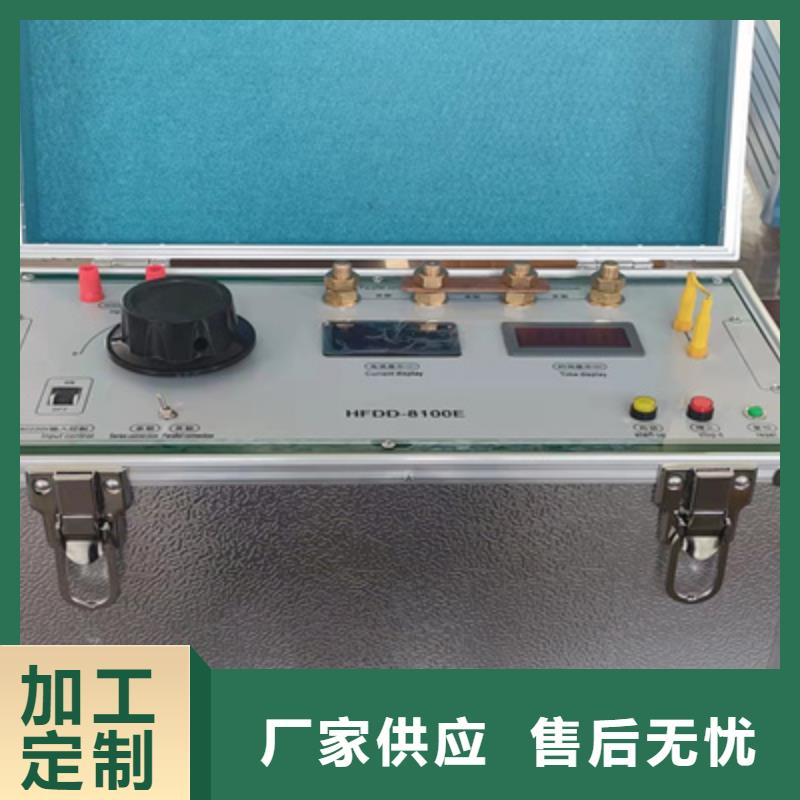

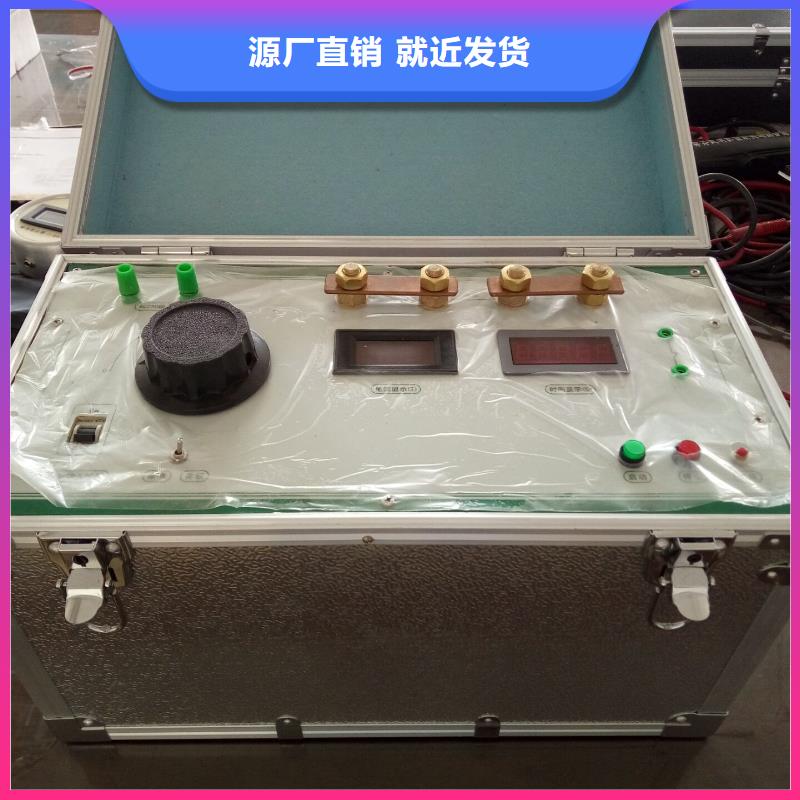

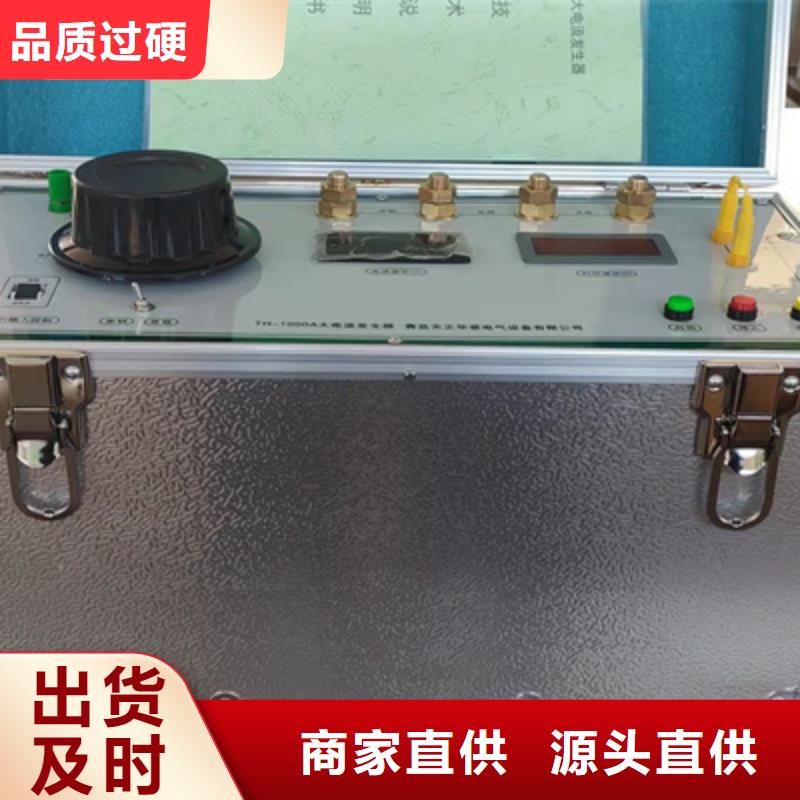

湖北大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。

湖北大电流发生器PLC和触摸屏的通信：计算机与计算机或计算机与终端之间的数据传送可以采用串行通信和并行通信2种方式。S7-300系列PLC的通信分3种工作方式： PPI通信方式、自由口通信方式和Profibus-DP通信方式， 本系统采用的是自由口通信方式。3.1.3.2.3典型的PLC程序：3.1.3.2.3.1模拟量的采集及发送在模拟量输入及其转换成实际值的过程中（以温度为例），温度传感器采集到的模拟信号通过PLC模拟量输入模块变成数字信号传到PLC 的存储器， 再根据传感器的量程等实际情况把数字信号换算成实际的温度值（模拟量比例换算是指由于A /D、D /A 转换之间的对应关系， S7-200 CPU内部用数值表示外部的模拟量信号， 两者之间有一定的数学关系， 即模拟量/数值量的换算关系）。系统从模拟量模块中地址为AIW10的通道输入模拟量。为了增强输入模拟量的稳定性， 模拟量采集程序采用求多次采样值的平均值方法； 而为了减少CPU 的扫描时间， 程序中的除法采用移位除法（用采样次数的2的次方表示， 如128次为2的8次方）。3.1.3.2.3.2触摸屏的触控功能当触摸屏上的按钮被按下时， 触摸屏会给PLC发送按钮位置坐标（触摸屏中表示位置坐标的数据块为"AA 73按钮的坐标CC 33 C3 3C"）， PLC收到数据后判断按钮的位置坐标是否正确，如果正确，则执行显示曲线、显示实时参数、控制执行机构等指令。3.1.3.2.3.3通信的相关程序PLC 的编程方法因程序设计人员的思维习惯不同而有很大差异， 常用的编程方法有梯形图编程和语句表编程2种。梯形图接近继电器控制的表达形式， 语句表则类似于计算机汇编语言， 这2种编程方式均实时反映出继电器控制的思想。
